Hướng Dẫn Sử Dụng Máy Trắc Đạc Chi Tiết & Chuẩn Kỹ Thuật

Trong lĩnh vực đo đạc địa chính, cắm mốc ranh giới và xây dựng công trình, việc nắm vững cách vận hành thiết bị trắc địa là yêu cầu tiên quyết để đảm bảo số liệu thu thập đạt độ chính xác cao nhất. Dù thiết bị có hiện đại đến đâu, nếu thao tác định tâm, cân bằng hoặc cài đặt trạm máy không đúng cách thì sai số tích lũy sẽ làm ảnh hưởng trực tiếp đến chất lượng công trình và tính pháp lý của bản vẽ.

Bài viết dưới đây từ Đo Đạc Đồng Nai sẽ mang đến cẩm nang hướng dẫn sử dụng máy trắc đạc chi tiết cho 3 dòng máy phổ biến nhất hiện nay: máy thủy bình, máy toàn đạc điện tử và máy định vị vệ tinh GNSS GPS RTK.

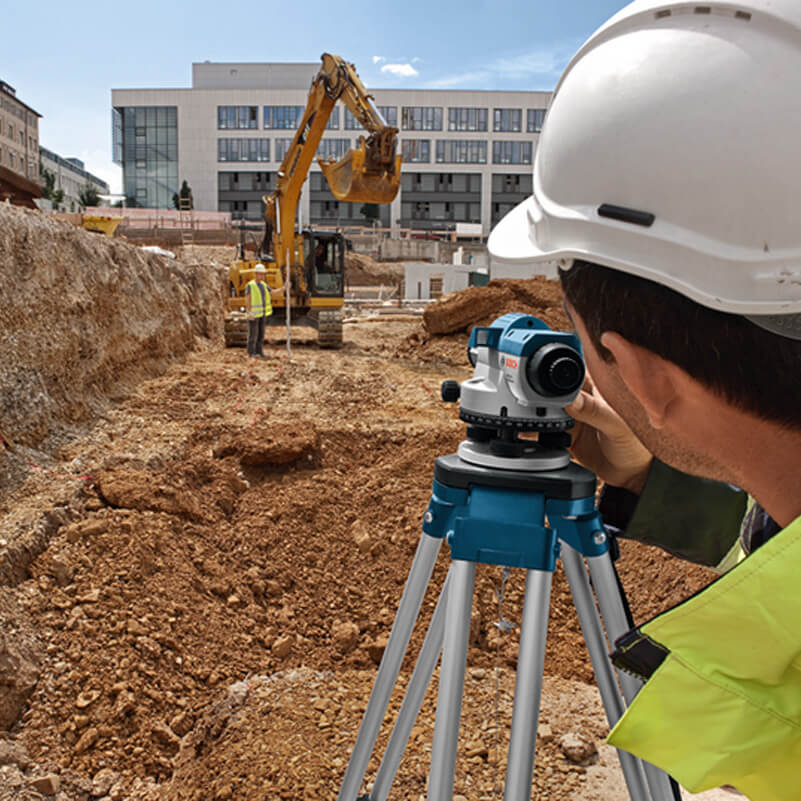

1. Hướng Dẫn Sử Dụng Máy Thủy Bình (Auto Level)

Máy thủy bình là thiết bị cơ bản chuyên dùng để đo chênh cao, truyền dẫn cao độ và kiểm tra độ phẳng mặt bằng.

Bước 1: Dựng chân máy và gá đặt thiết bị

• Kéo dài chân máy sao cho bàn đầu chân ngang tầm ngực người đo, mở đều ba chân tạo thế tam giác vững chắc rồi đạp sâu chốt chân xuống đất.

• Đặt máy thủy bình lên bàn chân máy, siết chặt ốc nối dưới đáy.

Bước 2: Cân bằng sơ bộ và cân bằng chính xác

• Xoay 2 ốc cân đế máy cùng chiều hoặc ngược chiều nhau để đưa bọt thủy tròn vào giữa theo một hướng.

• Dùng ốc thứ 3 để điều chỉnh bọt thủy lọt hoàn toàn vào tâm vòng tròn đỏ.

• Xoay thân máy $180^\circ$, nếu bọt thủy vẫn ở tâm là máy đã cân bằng chuẩn.

Bước 3: Ngắm mia và đọc số

• Hướng ống kính về phía cây mia đặt tại điểm đo, vặn ốc vi động ngang để bắt đúng tâm mia.

• Vặn vòng lấy nét trên thân kính cho đến khi nhìn thấy rõ các vạch chia trên mia và chỉ chữ thập.

• Đọc số liệu theo chỉ ngang ở giữa (chỉ giữa) để lấy giá trị cao độ, hoặc đọc cả chỉ trên – chỉ dưới để tính khoảng cách từ máy đến mia.

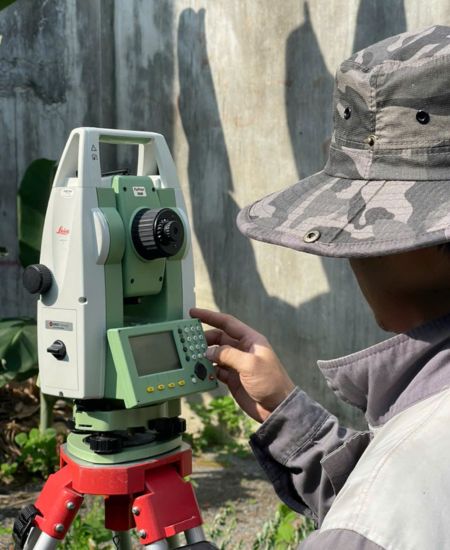

2. Hướng Dẫn Sử Dụng Máy Toàn Đạc Điện Tử (Total Station)

Máy toàn đạc điện tử kết hợp giữa đo góc và đo khoảng cách điện tử, đòi hỏi quy trình thao tác nghiêm ngặt tại trạm máy.

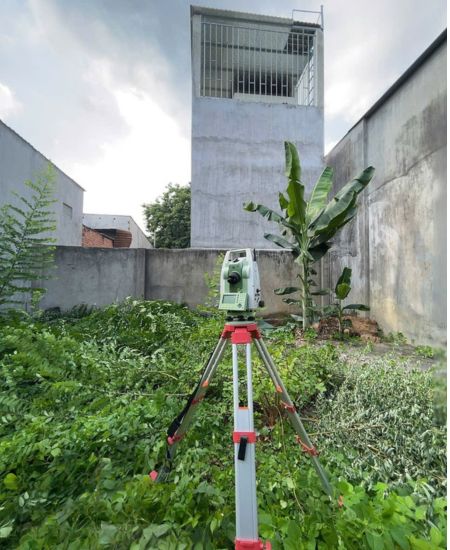

Bước 1: Dựng máy và định tâm – cân bằng

• Dựng chân máy trên điểm mốc khống chế đã chọn sẵn.

• Bật tia dọi tâm laser (hoặc nhìn qua ống dọi tâm quang học) để đưa tâm ngắm trùng khít với tâm điểm mốc trên mặt đất.

• Cân bằng bọt thủy tròn bằng chân máy, sau đó dùng 3 ốc hãm cân đế máy để chỉnh bọt thủy điện tử trên màn hình về mức sai số nhỏ nhất

Bước 2: Khởi tạo trạm máy (Station Setup)

• Nhập tên trạm máy, tọa độ trạm máy (Xo, Yo, Ho) và đo chiều cao máy (Hi).

• Ngắm về điểm định hướng (Backsight), nhập tọa độ hoặc góc phương vị của điểm định hướng, đo chiều cao gương (Hr) và bấm Measure/Rec để khóa trạm máy.

Bước 3: Tiến hành đo đạc / Bố trí điểm

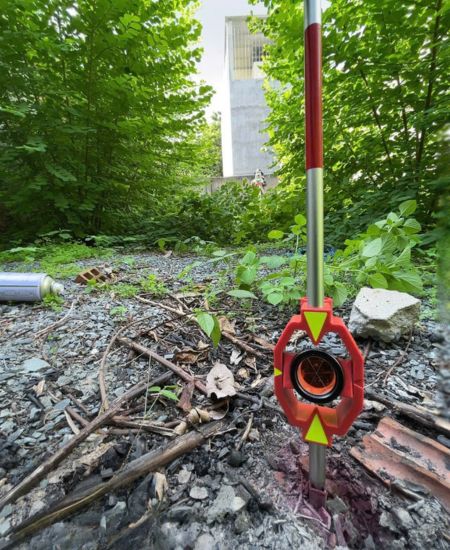

• Đo khảo sát (Surveying/Collect): Hướng ống kính về vị trí gương tại các điểm góc ranh, bấm phím đo để lưu trữ tọa độ (X, Y, H) vào bộ nhớ máy.

• Bố trí điểm ra thực địa (Stake Out): Nhập tọa độ điểm cần cắm ngoài thực tế, máy sẽ báo góc quay Delta Hz và cự ly Delta d để hướng dẫn người cầm gương di chuyển đến vị trí chính xác.

3. Hướng Dẫn Sử Dụng Máy Định Vị Vệ Tinh GNSS / GPS RTK

Máy GPS RTK là giải pháp công nghệ đo đạc hiện đại nhất hiện nay, rút ngắn tối đa thời gian đo đạc thực địa.

Bước 1: Khởi động và kết nối mạng trạm tham chiếu

• Lắp ăng-ten, pin và gắn đầu thu GNSS (Rover) lên sào đo (Pole), bật nguồn thiết bị và sổ tay điều khiển điện tử (Controller).

• Mở phần mềm đo đạc chuyên dụng (SurvX, LandStar, Hi-Survey…), kết nối Bluetooth với đầu thu.

• Cấu hình kết nối mạng 4G/Internet và đăng nhập tài khoản trạm Cors quốc gia (CORS Cục Đo đạc) hoặc trạm Base nội bộ.

Bước 2: Thiết lập hệ tọa độ và kiểm tra trạng thái Fix

• Chọn hệ quy chiếu quốc gia VN-2000, chọn đúng múi chiếu và kinh tuyến trục của tỉnh thành nơi đo đạc.

• Quan sát đèn trạng thái trên sổ tay: Chờ máy chuyển từ trạng thái Single/Float sang trạng thái Fixed (độ chính xác mặt bằng đạt từ 1 – 2cm).

Bước 3: Đo điểm tọa độ & Cắm mốc ranh giới

• Đo điểm hiện trạng: Đặt bọt thủy đầu sào vào điểm cần lấy tọa độ cho thật ngay ngắn, bấm nút Measure/Store trên sổ tay để ghi nhận điểm.

• Cắm mốc ranh giới: Dùng tính năng Point Stakeout, nhập danh sách tọa độ ranh đất theo Sổ đỏ/Sổ hồng. Màn hình sổ tay sẽ hiển thị sơ đồ định hướng dẫn đường (Tiến/Lùi/Trái/Phải) giúp định vị điểm góc ranh nhanh chóng và chuẩn xác.

4. Những Nguyên Tắc An Toàn & Bảo Quản Thiết Bị Trắc Đạc

• Kiểm định định kỳ: Thiết bị trắc địa phải được bảo dưỡng và kiểm định độ chính xác tại các trung tâm chuyên môn 6–12 tháng/lần.

• Chống ẩm và bụi bẩn: Luôn đậy nắp che ống kính khi không sử dụng; sau khi đo ngoài trời mưa ẩm phải lau khô thân máy bằng khăn mềm trước khi cất vào hòm máy.

• Cố định chân máy: Luôn đảm bảo các ốc khóa chân máy và ốc nối đế máy đã được siết chặt trước khi thả tay khỏi thiết bị để tránh sự cố rơi vỡ.

5. Dịch Vụ Đo Đạc Chuyên Nghiệp Bằng Máy Móc Đời Mới – Đo Đạc Đồng Nai

Việc đầu tư thiết bị trắc địa cao cấp và vận hành chuẩn kỹ thuật đòi hỏi kỹ sư phải có bề dày kinh nghiệm thực chiến. Nếu bạn cần đo đạc nhà đất, cắm mốc ranh giới hoặc hoàn thiện hồ sơ địa chính chuẩn xác mà không muốn mất nhiều thời gian, Đo Đạc Đồng Nai luôn sẵn sàng phục vụ.

Thế mạnh từ Đo Đạc Đồng Nai:

• Trang thiết bị hàng đầu: Sở hữu 100% dòng máy GNSS RTK 2 tần số, máy toàn đạc điện tử Leica, Topcon đời mới, đạt chuẩn kiểm định.

• Kỹ sư dày dạn kinh nghiệm: Thành thạo mọi thao tác kỹ thuật, am hiểu pháp lý và quy hoạch địa phương.

• Phạm vi phục vụ rộng lớn: Có mặt nhanh chóng tại TPHCM, Đồng Nai, Bình Dương, Bà Rịa – Vũng Tàu, Tây Ninh, Bình Phước, Lâm Đồng, Long An, các tỉnh Miền Tây và toàn quốc.

Lời Kết & Liên Hệ

Nắm vững hướng dẫn sử dụng máy trắc đạc giúp bạn hiểu rõ bản chất kỹ thuật của công tác đo vẽ bản đồ và cắm mốc thực địa. Một kết quả đo chuẩn xác là nền tảng vững chắc nhất bảo vệ tài sản nhà đất và an toàn cho mọi công trình.
