Trong ngành trắc địa và bản đồ hiện đại, sự xuất hiện của công nghệ định vị động thời gian thực (Real-Time Kinematic – RTK) đã tạo ra một cuộc cách mạng thay thế dần các phương pháp đo đạc truyền thống. Đối với các kỹ sư địa chính, nhà thầu thi công hạ tầng hay chủ đầu tư, cụm từ “máy rtk đo đạc” không còn xa lạ, nhưng cơ chế vận hành thực sự đằng sau công nghệ này và mức độ hiệu quả khi đặt cạnh máy toàn đạc điện tử (Total Station) vẫn là chủ đề kỹ thuật cần được phân tích chi tiết.

Bài viết này đi sâu bóc tách bản chất kỹ thuật, đánh giá ưu – nhược điểm và so sánh trực diện giữa máy RTK và máy toàn đạc điện tử trong công tác khảo sát thực địa.

1. Cơ Chế Hoạt Động Của Máy RTK Đo Đạc Là Gì?

Máy RTK (thường gọi là đầu thu GNSS RTK) là thiết bị thu tín hiệu từ các hệ thống vệ tinh định vị toàn cầu (GPS của Mỹ, GLONASS của Nga, BeiDou của Trung Quốc, Galileo của Châu Âu). Khác với máy định vị GPS cầm tay thông thường vốn có sai số từ $3 - 5\text{ m}$ , máy RTK đo đạc đạt độ chính xác đến từng centimet ( $1 - 2\text{ cm}$ ) nhờ cơ chế hiệu chỉnh vi phân tín hiệu thời gian thực.

Quá trình đo đạc RTK vận hành dựa trên 2 mô hình chính:

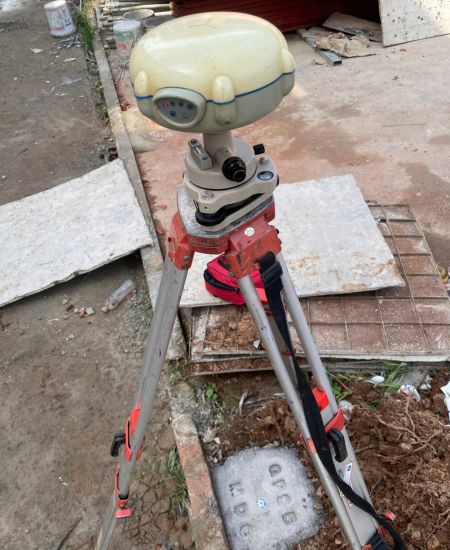

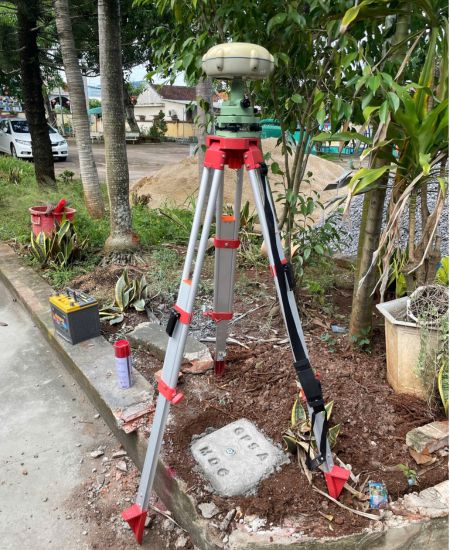

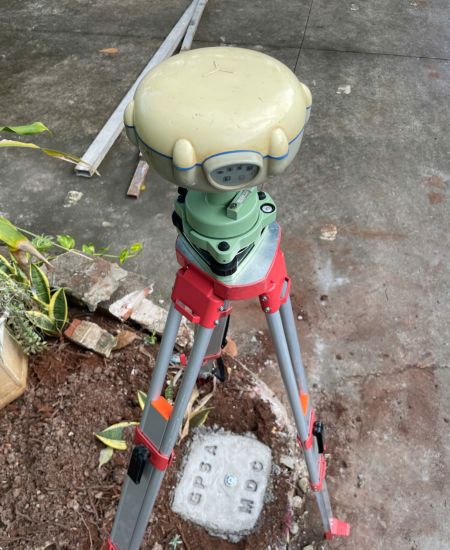

Mô hình Base – Rover (Trạm Tĩnh – Trạm Động): Kỹ sư đặt một máy Base cố định trên một mốc khống chế tọa độ nhà nước đã biết trước tọa độ $(X, Y, H)$ . Máy Base liên tục phát tín hiệu hiệu chỉnh sai số sang máy Rover (máy di động do kỹ sư cầm) thông qua sóng Radio nội bộ (UHF) trong phạm vi từ $3 - 7\text{ km}$
Mô hình Network RTK (Trạm CORS): Máy Rover chỉ cần lắp SIM 4G và kết nối internet vào hệ thống trạm tham chiếu hoạt động liên tục (CORS Quốc gia của Cục Đo đạc hoặc CORS tư nhân). Hệ thống máy chủ CORS sẽ tự động tính toán và gửi dữ liệu sửa sai tức thời về máy Rover qua giao thức NTRIP, loại bỏ hoàn toàn nhu cầu phải thiết lập trạm Base vật lý tại công trường.

2. So Sánh Chi Tiết: Máy GNSS RTK Đối Đầu Máy Toàn Đạc Điện Tử

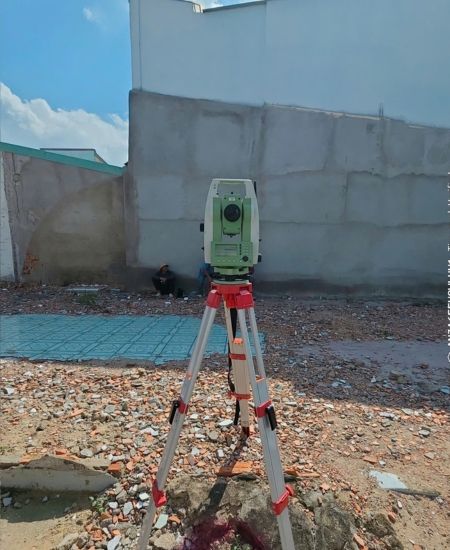

Để thấy rõ bước tiến công nghệ, hãy đặt máy RTK đo đạc lên bàn cân so sánh kỹ thuật với máy toàn đạc điện tử – thiết bị trắc địa tiêu chuẩn suốt nhiều thập kỷ qua:

Tiêu chí so sánh kỹ thuật	Máy Đo Đạc GNSS RTK (Hiện đại)	Máy Toàn Đạc Điện Tử (Truyền thống)
Độ chính xác mặt bằng	Đạt mức $1\text{ cm} \pm 1\text{ ppm}$ (rất cao cho địa chính)	Đạt mức $1 - 3\text{ mm}$ (cực kỳ chính xác cho tim trục)
Yêu cầu thông hướng	Không cần thông hướng giữa các điểm đo (bắt sóng trời)	Bắt buộc phải nhìn thấy nhau giữa máy và gương
Tầm hoạt động	Rộng lớn, bán kính lên đến $20 - 50\text{ km}$ quanh trạm CORS	Giới hạn theo tầm nhìn ống kính $300 - 1.000\text{ m}$ )
Nhân lực vận hành	1 người duy nhất (vừa thao tác máy, vừa ghi sổ tay)	Tối thiểu 2 người (1 người ngắm máy, 1 người đi gương)
Tốc độ đo thực địa	Rất nhanh (chỉ mất $2 - 5\text{ giây}$ để thu thập 1 điểm tọa độ)	Mất thời gian dựng trạm máy, cân bọt thủy, ngắm bắt mục tiêu
Khả năng làm việc ban đêm	Hoạt động bình thường $24/7$ (không phụ thuộc ánh sáng)	Khó khăn khi thiếu sáng, phải dùng đèn rọi tâm gương
Địa hình hạn chế	Tầng hầm kín, dưới cầu cạn, tán rừng quá rậm rạp	Địa hình chia cắt, đồi dốc che khuất tầm nhìn

3. Các Công Nghệ Đột Phá Trên Các Dòng Máy RTK Đời Mới

Thế hệ máy RTK đo đạc hiện nay (đến từ các thương hiệu nổi tiếng như Leica, Trimble, CHCNAV, Hi-Target, Foif, Emlid…) đã tích hợp thêm hàng loạt công nghệ hỗ trợ:

Cảm biến bù nghiêng IMU (Inertial Measurement Unit): Trước đây, kỹ sư phải căn chỉnh bọt thủy điện tử trên sào thật thẳng đứng mới được bấm lưu điểm. Hiện nay, công nghệ IMU không chịu ảnh hưởng từ trường cho phép sào đo nghiêng tới $60^\circ$ mà thuật toán vẫn tự động tính toán quy đổi về tọa độ tâm mũi sào với độ chính xác dưới $2\text{ cm}$ . Điều này giúp đo góc nhà, mép tường rào hoặc mương rãnh nguy hiểm cực kỳ an toàn và nhanh chóng.
Theo dõi đa hệ vệ tinh (Full-Constellation tracking): Bo mạch hiện đại có từ $800$ đến hơn $1.400$ kênh tần số, thu nhận đồng thời tín hiệu L1, L2, L5 từ GPS, GLONASS, Galileo, BDS, QZSS, giúp máy giữ được trạng thái “Fixed” ổn định ngay cả trong ngõ hẻm đô thị.
Tích hợp Camera kép hỗ trợ AR (Thực tế tăng cường): Một số dòng máy cao cấp tích hợp camera phía dưới để định vị điểm cắm mốc trực quan trên màn hình sổ tay điều khiển (Stakeout AR), kỹ sư chỉ cần nhìn theo mũi tên chỉ dẫn trên hình ảnh thực để cắm mốc ranh giới.

4. Khi Nào Nên Dùng Máy RTK? Khi Nào Vẫn Cần Máy Toàn Đạc?

Dù sở hữu tốc độ vượt trội, máy RTK không thể thay thế hoàn toàn máy toàn đạc điện tử trong mọi trường hợp:

Nên ưu tiên dùng máy RTK khi:
- Đo vẽ bản đồ địa chính thửa đất, trích đo tách thửa đất ở, đất nông nghiệp diện tích lớn.
- Bắn tọa độ cắm mốc ranh giới nhà đất theo hệ tọa độ quốc gia VN-2000.
- Khảo sát địa hình tuyến (đường giao thông dài hàng chục km, kênh mương, lưới điện cao thế).
- Tính toán khối lượng đào đắp mặt bằng dự án lớn.
Bắt buộc dùng máy toàn đạc điện tử khi:
- Bắn tim trục móng, định vị bu-lông nhà xưởng kết cấu thép, kiểm tra độ nghiêng trụ cầu (nơi đòi hỏi sai số milimet khắt khe).
- Công trình ngầm, đo đạc tầng hầm nhà cao tầng, đường hầm xuyên núi (nơi sóng vệ tinh GNSS không thể xuyên qua).
- Quan trắc biến dạng công trình, lún nứt đập thủy điện.

Đánh Giá Chung

Máy RTK đo đạc là giải pháp tối ưu hóa năng suất lao động vượt bậc trong ngành trắc địa địa chính. Một kỹ sư trang bị máy RTK kết nối trạm CORS có thể hoàn thành khối lượng đo đạc hiện trạng hoặc cắm mốc ranh đất bằng cả một tổ đội 3–4 người dùng phương pháp cũ làm trong 2 ngày. Việc nắm rõ ưu – nhược điểm và phạm vi áp dụng của từng công nghệ giúp các đơn vị trắc địa lựa chọn thiết bị chuẩn xác, đảm bảo hồ sơ kỹ thuật luôn đạt độ tin cậy tuyệt đối trước các cơ quan quản lý đất đai.
